Самый большой и самый комплексный урок курса — 27 отдельных видео, почти треть всего курса. Здесь сходится всё пройденное за первые четыре урока (базирование, приспособления, коррекция, поверхностная обработка) плюс главная новая тема — как правильно спланировать обработку детали, когда её нужно переставлять на станке три раза подряд, не потеряв точность.
Деталь урока
Деталь ~80 × 60 мм с надстройкой под углом 25°, наружной резьбой М16 и М20 и наклонными внутренними каналами
Самая геометрически сложная деталь курса: основное тело с бобышкой, надстройка под углом 25° высотой 20 мм, два внутренних канала-отверстия (Ø8 и Ø10), сделанных «вырезом по траектории» под наклоном, наружная резьба М16 и М20 с шагом 2 мм, финальные отверстия Ø4 для выхода воздуха. Обрабатывается в три установа — снизу, сверху под углом и с торца.
Как это выглядит в программе
Что вы сделаете своими руками
1. Модель детали и приспособления в SolidWorks
Построение основного тела (габарит 80 × 60, бобышка 12 мм), надстройки под углом 25° с точной привязкой к одной точке, двух внутренних каналов через инструмент «вырез по траектории» (маршрут-ломаная плюс сечение). Отдельно — модель самого приспособления: две параллельки 80 × 42 мм с вырезом под угол детали и технологическим запасом по габариту, коррекция геометрии приспособления, если наладчик изготовил его не в допуске («в десятку»). Показан и практический приём организации дерева построения в SolidWorks — группировка тел и эскизов по папкам, когда модель разрастается.
2. Стратегия обработки на три установа — ключевая тема урока
- Первый установ — нижняя часть детали в тисках, с чётким указанием наладчику, какой обеспечить вылет заготовки.

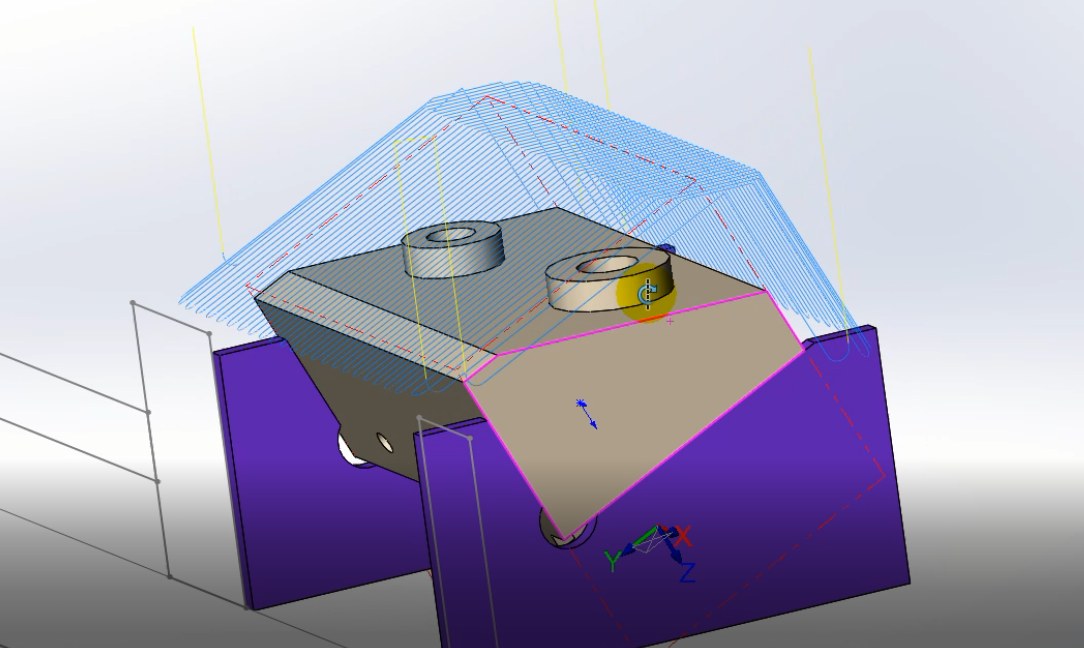

- Второй установ — верхняя сторона под углом: тиски первого установа выключаются, включается приспособление из двух параллелек, которое ставит деталь под нужный угол к столу.
- Почему точность заготовки критична. Размеры 80 и 50 мм должны быть выдержаны «в десятку» — именно по ним заготовка садится на приспособление на втором установе. Если размер провален — рабочую систему координат приходится пересчитывать от центра вместо угла, и это напрямую отражается на цене детали для заказчика: «геморройная» по базированию деталь стоит дороже простой, и это закладывается в расчёт уже на этапе просчёта заказа.
- Третий установ — самая простая сторона, только отверстия.
3. Первый установ — черновая, доработка, резьбофрезерование
- Торцевание, черновая карманная (классическая 3D, послойная), доработка (Rest Mill / «черновая область» — добор мест, недоступных большой фрезе Ø10).
- Подготовка под наружную резьбу: точные размеры 20 и 16, горизонтальные площадки-высвобождения, фаски.

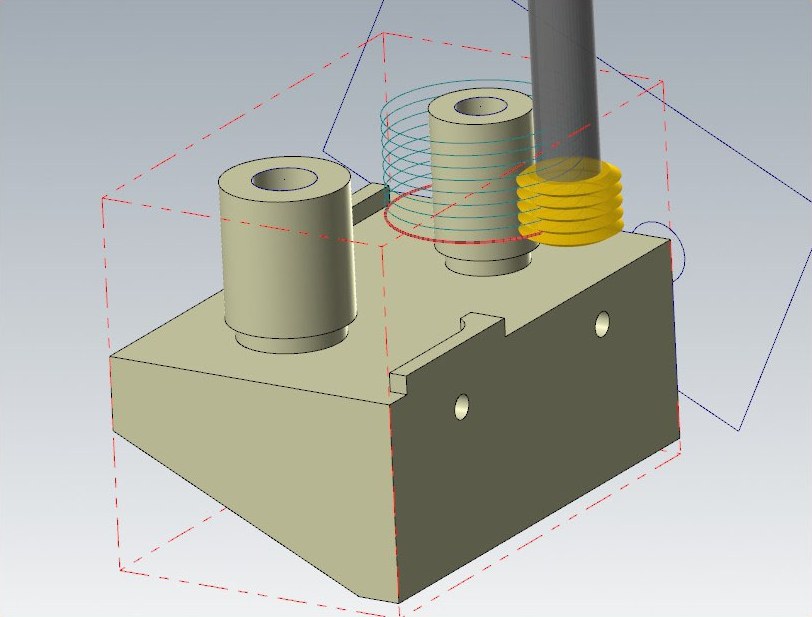

- Резьбофрезерование наружной резьбы М16 и М20 — новая для курса операция, отличная от нарезания метчиком в отверстии. Инструмент «резьбофрез» (внешний диаметр, шаг резьбы 2 мм, число активных зубьев), тип резьбы правая, два прохода с плавным заглублением (0,5 и 1 мм), клиренс 3 мм, начальный угол захода 90° (чтобы не врезаться в соседнюю бобышку).
- Сверление отверстий.
4. Второй и третий установ — приспособление, контур с корректором, финальные отверстия
Работа на приспособлении-параллельках: контурные траектории по наклону с коррекцией на инструмент (как в Уроке 4), спиральное растачивание. На третьем установе — сверление отверстий Ø4 для выхода воздуха.
Все траектории и приёмы урока
Черновая карманная (классическая 3D) · доработка / черновая область (Rest Mill) · резьбофрезерование наружной резьбы · зенкерование и фаски · контур по наклону с корректором · спиральное растачивание · многоустановочное базирование · коррекция геометрии приспособления.
Что нового именно в этом уроке
- Полноценная стратегия обработки детали на три установа с приспособлением, а не только тисками.
- Резьбофрезерование наружной резьбы (в отличие от нарезания метчиком в отверстии из уроков 2 и 4).
- Экономика точности: как ошибка в заготовке считается в стоимости детали для заказчика.
- Вырезы по наклонной траектории для внутренних каналов сложной формы.
Что вы сможете после урока
- Планировать обработку сложной детали на несколько установов и выбирать, от чего базироваться на каждом из них.
- Проектировать приспособление, которое задаёт деталь под нужным углом, а не просто держит её.
- Фрезеровать наружную резьбу резьбофрезом и понимать, чем это отличается от нарезания метчиком.
- Закладывать точность базирования в расчёт стоимости изготовления детали.
Как проходит урок
27 отдельных видео — самый большой урок курса. Весь курс — 5 уроков, 97 видео, около 10 часов.
