Урок №3 — поверхностные 3D-стратегии на литейной оснастке

Третий урок — самая «объёмная» по геометрии деталь курса: не плоская плита с карманом, а полноценная формообразующая поверхность литейной оснастки. Здесь курс переходит от плоских 2D-траекторий к настоящей поверхностной 3D-обработке — тому, ради чего вообще существует MasterCAM как CAM-система для сложных форм.

Деталь урока

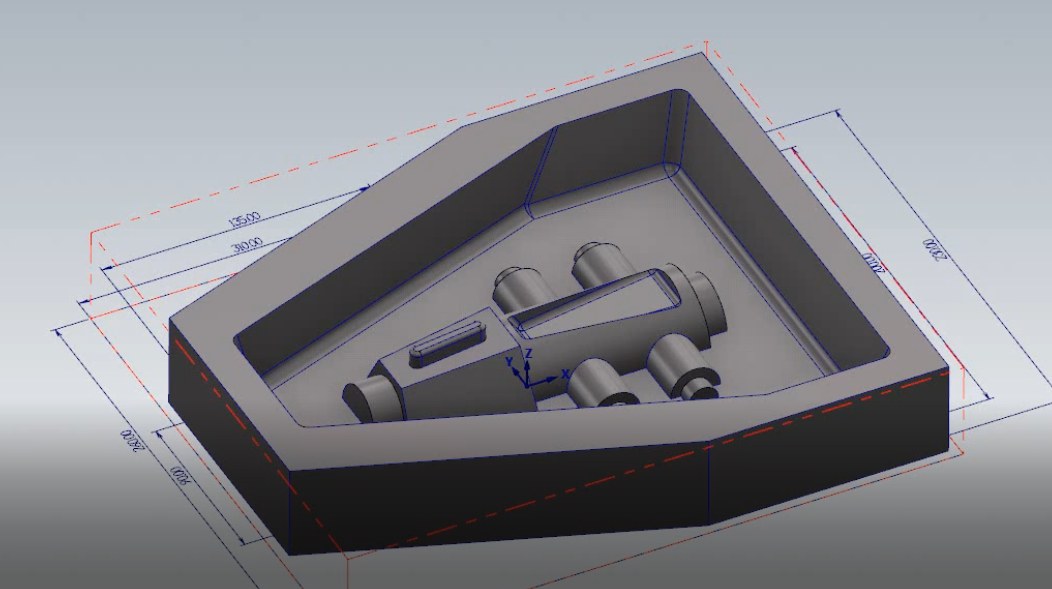

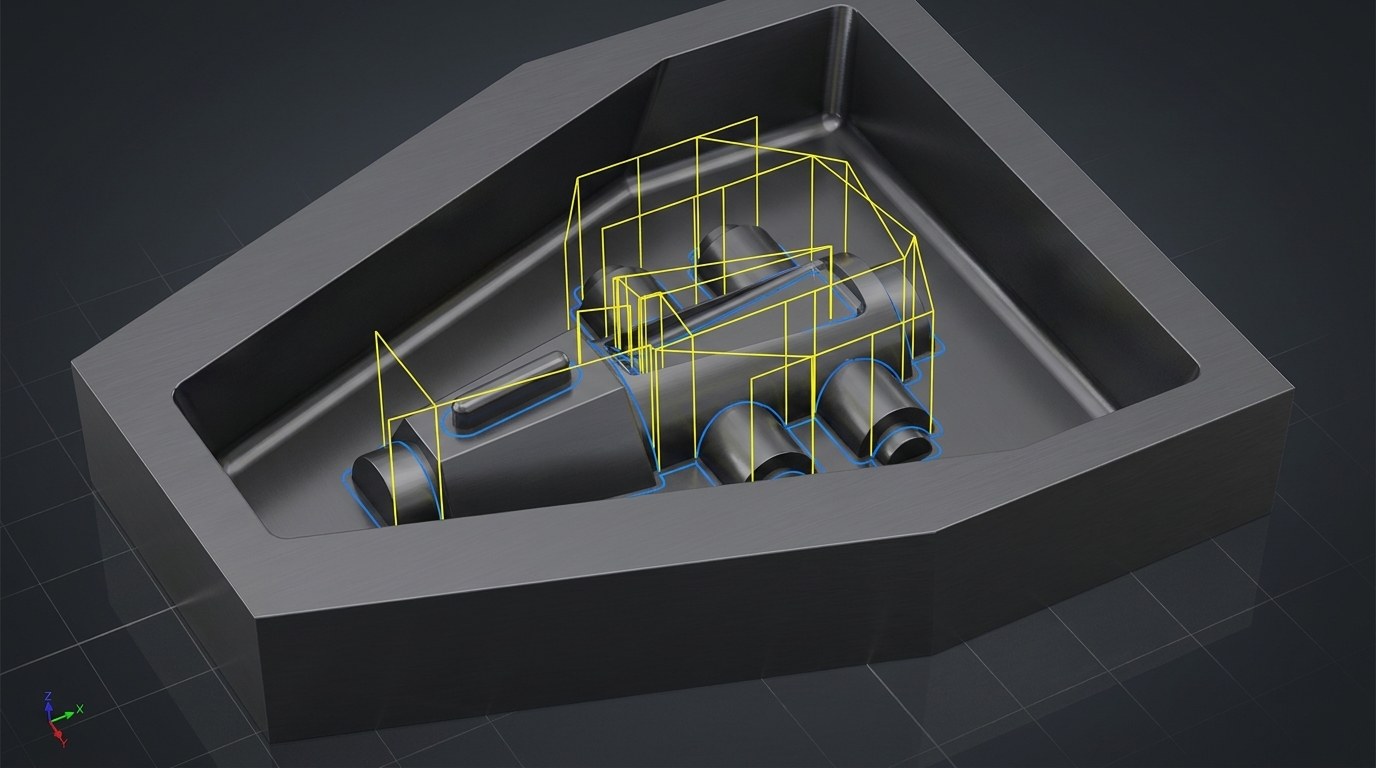

Как это выглядит в программе

Что вы сделаете своими руками

1. Модель с литейными уклонами в SolidWorks

Почему в литейном производстве уклоны обязательны (кроме вертикальных стенок снаружи) и как их проверить инструментом «анализ уклона» (красный — отрицательный, зелёный — положительный, значение угла — по наведению на грань). Инструменты «переместить грань» (сдвиг поверхности в плюс и в минус), «уклон» (наклон вертикальной стенки относительно другой поверхности), «разделить» (разрез тела плоскостью или эскизом). Приём экономии формовочного песка добавлением фасок по углам — и короткий экскурс, как вообще устроена холодная литейная форма (песок со смолой, разовый стержень).

2. Черновая обработка — два варианта на выбор

Урок специально показывает два подхода к одной и той же черновой операции, чтобы было видно разницу:

• Динамическая (высокоскоростная) черновая — с малым боковым шагом и большим вылетом, как в Уроке 2.
• Классическая 3D-черновая фрезой Ø32: послойная обработка с небольшим шагом по глубине (2–3 мм) и большим перекрытием (60–70 % диаметра фрезы), припуск 1,2 мм по всем поверхностям, компенсация «наружу» с дополнительным смещением, обязательная оптимизация порядка проходов (иначе фреза постоянно перескакивает по высоте вместо того, чтобы сначала выбрать всё снаружи до низа).
• Поверхностная дообработка (Rest Mill) меньшей фрезой Ø12 — добирает то, что не взяла большая фреза, привязка к границе внутреннего контура, настройка «определение плоских участков», чтобы не потерять промежуточные площадки.

3. Поверхностные ВСО-стратегии — полный набор

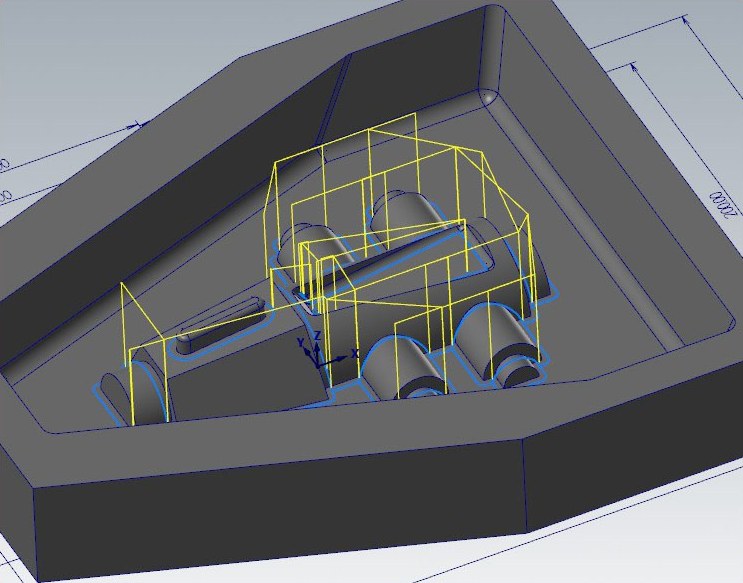

Здесь курс проходит все основные поверхностные (3D) траектории MasterCAM подряд, на одной и той же формообразующей поверхности:

• Ватерлиния — получистовая контурная обработка боковых поверхностей по уровням.
• Растровая обработка — черновой и получистовой проход «змейкой» с постоянным шагом смещения, с зеркалированием на симметричную сторону.
• Растровая чистовая формообразующей — с настройкой угла обработки, ограничивающего контура и минимизацией «перелётов» инструмента между зонами.
• Гребешок — самая чистая из всех траекторий: обработка по спирали сверху вниз с постоянным мелким шагом (0,2 мм); разбирается, почему на обычных станках без просмотра вперёд такая траектория идёт медленно.
• Карандашная обработка — прицельная подчистка экстремальных переходов и радиусов меньшей (или той же) фрезой на пониженной подаче, чтобы убрать зарезы после гребешка.
• Финальная ватерлиния концевой сферической фрезой Ø6 (радиус 3 мм) — подчищает самый низ формообразующей, куда не достаёт фреза покрупнее.

4. Крепление заготовки и карта наладки

Крепление к подложке из МДФ (400 × 300, 24–25 мм) шестью саморезами снизу, вне зоны обработки. Разметка точек крепления прямо в MasterCAM (окружности «под замочек», отзеркаливание относительно оси, простановка размеров от центра) — готовая схема для карты наладки, по которой можно разметить отверстия вручную.

Все траектории и приёмы урока

Анализ уклонов в SolidWorks · переместить грань · уклон · разделить · динамическая 3D-черновая · классическая 3D-черновая (перекрытие, оптимизация порядка проходов) · поверхностная дообработка Rest Mill · ватерлиния · растровая обработка (получистовая и чистовая) · гребешок · карандашная обработка · сферическая фреза Ø6.

Что вы сможете после урока

• Проектировать формообразующие поверхности с правильными литейными уклонами.
• Выбирать между динамической и классической черновой стратегией под конкретную деталь и оборудование.
• Строить полную цепочку поверхностной 3D-обработки: черновая → дообработка → получистовая → чистовая → подчистка радиусов.
• Работать со сферическими фрезами и понимать, где нужна карандашная обработка, а где — гребешок.

Как проходит урок

18 отдельных видео. Весь курс — 5 уроков, 97 видео, около 10 часов.
