Урок №2 — динамическое фрезерование и резьба М6

Второй урок поднимает планку: та же логика «модель → траектории → G-код», что в Уроке 1, но теперь на детали, которая обрабатывается с двух сторон, и с высокоскоростными (динамическими) траекториями вместо простого кармана. Плюс — первое в курсе нарезание резьбы.

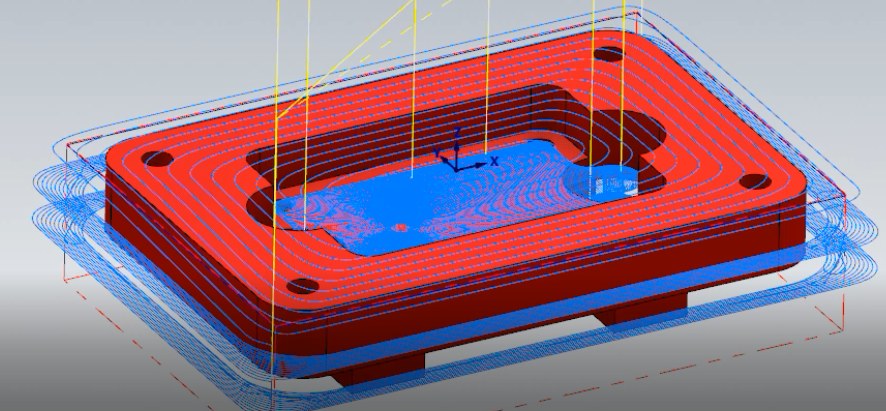

Деталь урока

Как это выглядит в программе

Что вы сделаете своими руками

1. Модель — через перенос эскиза из SolidWorks в MasterCAM

В этом уроке модель строится не только в SolidWorks (по чертежу, с подложкой-картинкой эскиза, четвертью детали и зеркалированием, отверстиями под крепёж через 3D-эскиз), но и в самом MasterCAM — специально показан более длинный путь: экспорт эскиза в DXF-вектор, перенос в центр, последовательное выдавливание контуров с разбивкой дуг в нужных точках, зеркалирование тела дважды (по X и по Y) с объединением в одно тело, работа со слоями («тело» и «каркас» — обрисовка кромок).

2. Первый установ — динамическое фрезерование

• Торцевание плоскости.
• Сверление отверстий.

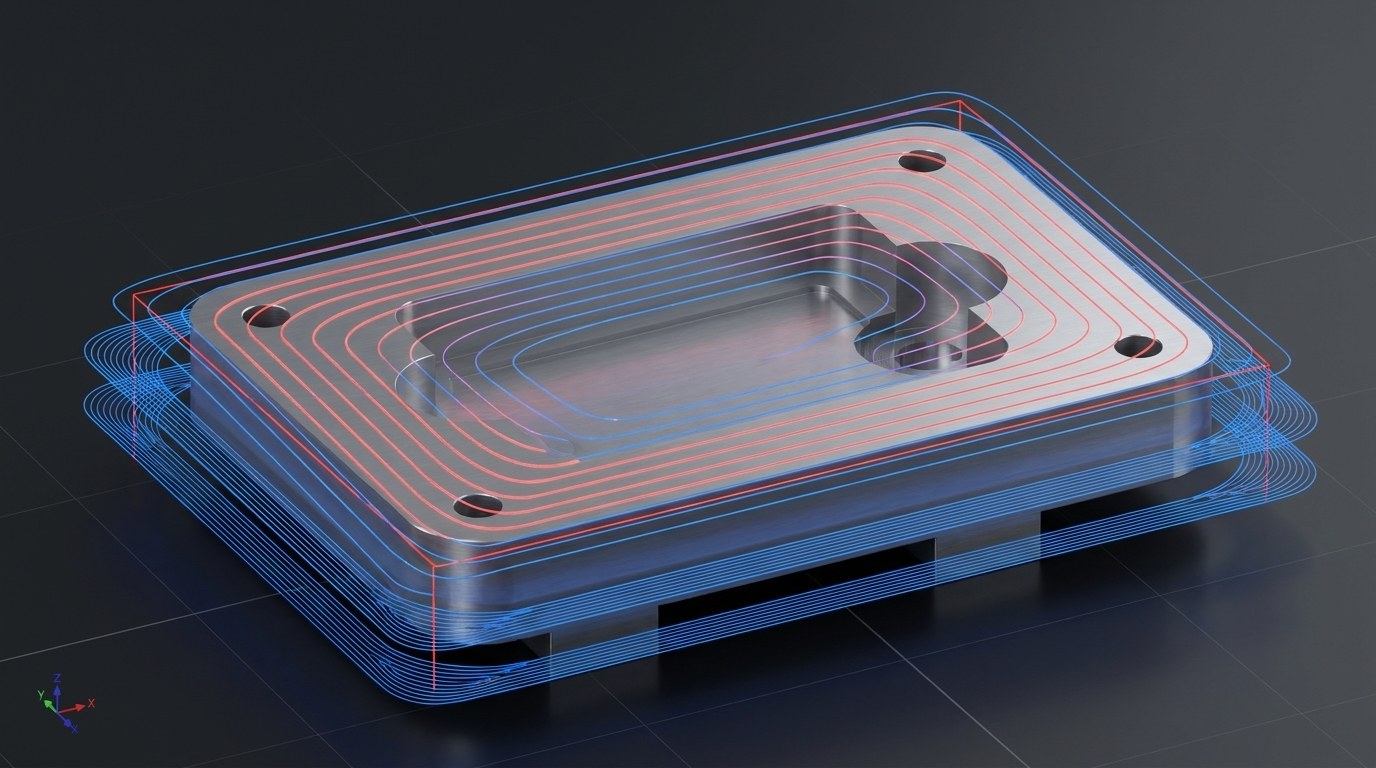

• Карман — динамическая 2D-траектория. Фреза заглубляется сразу на 10 мм за проход, но идёт очень маленьким шагом смещения — специфика высокоскоростной обработки: максимум вылета инструмента, минимум бокового врезания. Оставляет технологический припуск (получистовая обработка).
• Наружный контур — тоже динамическая 2D-траектория, снаружи: зона обработки — заготовка, запрещённая зона — контур детали, попутное фрезерование, смещение и пониженная подача первого прохода (на случай дефектов заготовки), разбиение по глубине 8 мм.
• Контурная чистовая 3D-траектория вертикальных стенок — с фильтром, снимает финальный припуск.

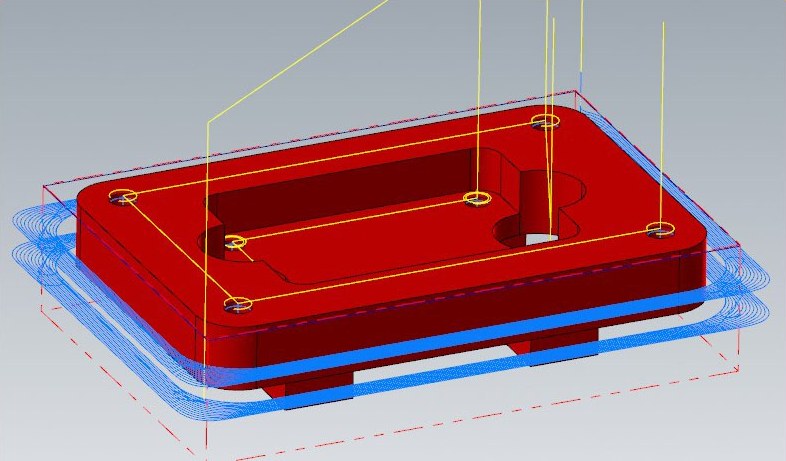

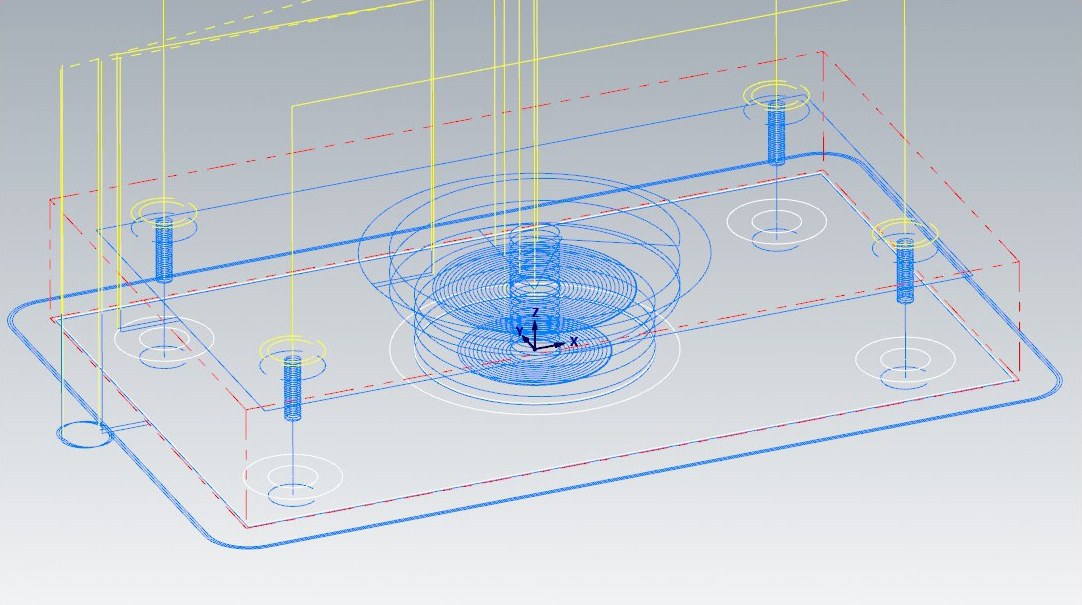

• Сверление и нарезание резьбы: центровка шести отверстий (вылет центровки ~15 мм, чтобы не задеть углы), сверление Ø6,2 с цековкой Ø12 (прерывистый цикл), сверление Ø5 под резьбу, метчик М6 (неглубокий заход, чтобы не сломать инструмент при поломке — деталь выбрасывается). Отдельно — про раскатник как альтернативу метчику и почему он не подходит для глухих отверстий.

3. Второй установ

Переустановка в карте наладки, контур 2D по наклону, спиральное (винтовое) растачивание цековок: черновой шаг по высоте 0,5 мм, один проход на полной подаче — быстрая чистовая операция без черновых припусков.

4. Вывод программы

Постпроцессирование обоих установов в G-код, проверка на верификации: верх, карман, отверстия, наружка за два прохода, чистовая вертикальных граней, сверление — характерный след от метчика на симуляции.

Все траектории и приёмы урока

2D ВСО (динамическое 2D-фрезерование) — карман и наружка · контурная чистовая 3D · центровка · прерывистое сверление с цековкой · нарезание резьбы метчиком · спиральное (винтовое) растачивание · построение модели через DXF-вектор · работа со слоями в MasterCAM.

Что вы сможете после урока

• Строить траектории с высокоскоростной (динамической) стратегией и понимать, чем она отличается от классической.
• Переносить геометрию между SolidWorks и MasterCAM через DXF, когда это быстрее прямого построения.
• Сверлить и нарезать резьбу метчиком, правильно рассчитывая сверло под резьбу и глубину захода.
• Планировать обработку детали в два установа с новой картой наладки для каждой стороны.

Как проходит урок

21 отдельное видео — самый насыщенный урок курса по числу отдельных траекторий. Весь курс — 5 уроков, 97 видео, около 10 часов.
